پس از طراحی و تولید برد دستگاه میوه خشک کن صنعتی، گروه مهندسی اورمنت اکنون برد دستگاه میوه خشک کن خانگی را به شما عرضه خواهد کرد. ما این برد را فعلا” به صورت پروتوتایپ طراحی و آن را بر روی یک دستگاه خشک کن خانگی با موفقیت آزمایش کرده ایم و اکنون آماده تولید است.
البته ما نمونه آزمایشی یا پروتوتایپ محصول را صرفا” جهت تست سخت افزار و نرم افزار مربوطه ساخته ایم. نمونه نهایی محصول تفاوت هایی با نمونه آزمایشی خواهد داشت. از جمله چاپ کامل برد مدار مانند چاپ سولدر ماسک و مارکاژ و نیز امکان تبدیل کلیدهای فشاری به کلیدهای لمسی.
مکانیزم کنترلی برد دستگاه میوه خشک کن خانگی
این برد با اندازه گیری دمای داخل دستگاه و بر اساس دمای تنظیمی، مقدار توان المنت دستگاه را بر اساس الگوریتم PID کنترل می کند. بنابراین دمای داخل دستگاه ثابت و دارای تغییرات اندک است.
در دستگاه های خشک کن خانگی معمولا” نیازی به اندازه گیری رطوبت نیست و ما فقط از سنسور دما در این برد استفاده کرده ایم. البته زیر ساخت سخت افزاری کنترل رطوبت در این برد وجود دارد. در صورت نیاز مشتری می توان با اضافه کردن سنسور رطوبت و رله خروجی مناسب و نیز بروزرسانی نرم افزار، امکان کنترل رطوبت را در برد دستگاه میوه خشک کن خانگی فراهم کرد.
ویژگی مهم این برد در مقایسه با کنترلر صنعتی
مهمترین ویژگی برد دستگاه میوه خشک کن خانگی نسبت به نوع صنعتی آن اقتصادی بودن آن است. ما در گروه مهندسی اورمنت نکات مختلف را در طراحی لحاظ نموده و سعی کرده ایم قیمت نهایی محصول را کاهش دهیم. لازم به ذکر است که برای کاهش قیمت، کیفیت و کارایی برد را نکاسته ایم.
به این منظور کارهای زیر را انجام داده ایم:
- طراحی برد مدار چاپی در ابعاد کوچک و در فیبر مدار چاپی تک لایه
- استفاده از منبع تغذیه سوئیچینگ به جای ترانسفورمر حجیم و گران قیمت
- استفاده از رله های کوچک با جریان دهی مناسب
- استفاده از نمایشگر سون سگمنت به جای ال سی دی
- استفاده از سنسور دمای ترمیستور به جای سنسورهای مدار مجتمع
- حذف کلیدهای اضافی در برد نمایشگر
کاربر پسند بودن صفحه نمایش کنترلر میوه خشک کن خانگی

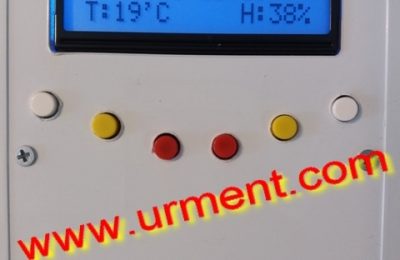

شاید شما این سوال را بپرسید که آیا تغییرات صفحه نمایش و تعداد کلیدهای این برد از کاربر پسند بودن آن کاسته است؟ از آنجایی که منوی این برد در مقایسه با نوع صنعتی آن بسیار ساده است، پاسخ این سوال منفی است. در برد دستگاه میوه خشک کن صنعتی علاوه بر تنظیم پارامترهای زمان و دما پارامترهای رطوبت و کنترل چند دمایی نیز وجود داشت. بنابراین از کلیدهای بیشتر و صفحه نمایش ال سی دی در برد صنعتی استفاده کرده بودیم. اما در برد دستگاه میوه خشک کن خانگی فقط دو پارامتر زمان و دما برای تنظیم وجود دارند.
سایر ویژگی های این برد
- امکان تنظیم زمان بر حسب ساعت بین 1 تا 24 ساعت
- امکان تنظیم دما بر حسب درجه سلسیوس بین 35 تا 65 درجه
- امکان نصب ترموسوئیچ ایمنی جهت بالا رفتن ایمنی دستگاه خشک کن
- امکان تشخیص خطاها و نمایش کد خطاها
- آلارم صوتی در هنگام روشن شدن دستگاه، بروز خطا و پایان فرایند خشک کنی
- نمایش زمان باقی مانده بصورت(دقیقه:ساعت)
- ابعاد برد کنترلر 79×115 میلیمتر (بدون جعبه پلاستیکی)
- ابعاد صفحه نمایش 32×220 میلیمتر (بدون جعبه پلاستیکی)
- وجود سوکت های مناسب برای ورودی ها و خروجی های برد جهت سهولت نصب برد بر روی دستگاه
- استفاده از قطعات با کیفیت و اوریجینال از برندهای معروف دنیا
این کنترلر بنا به سفارش مشتری می تواند در ابعاد و اشکال و منوها و امکانات مختلف طراحی و تولید گردد. برای سفارش محصول می توانید با ما تماس بگیرید.

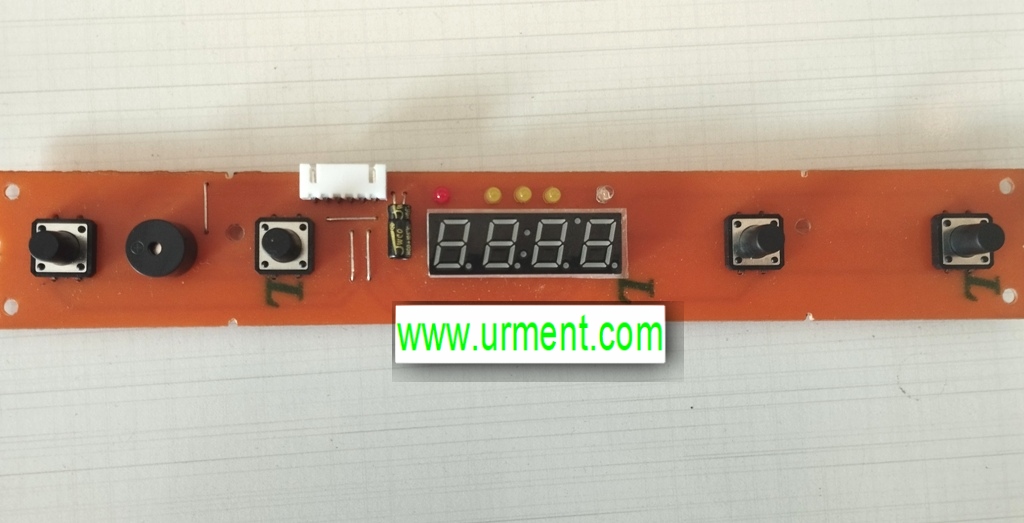

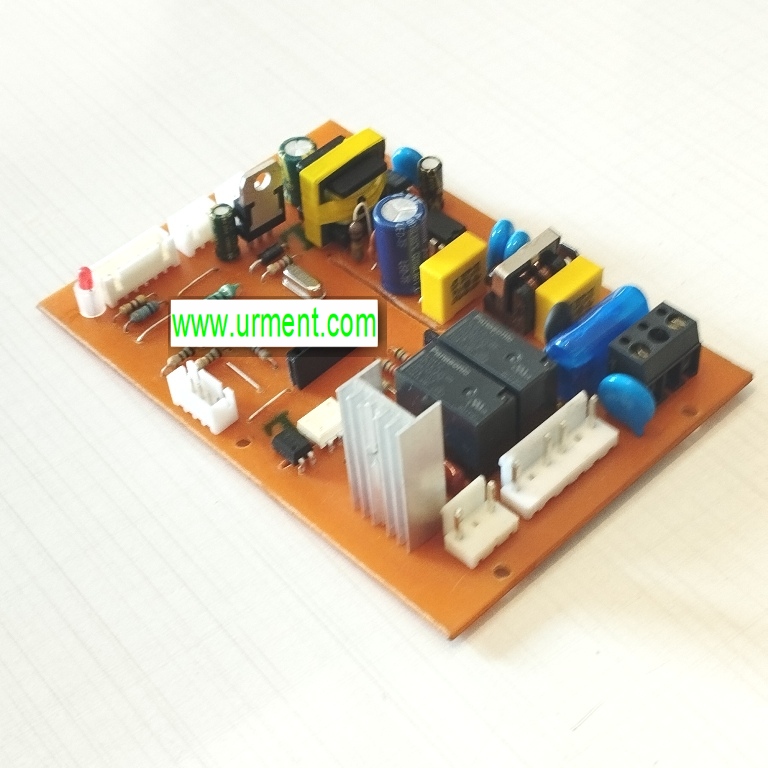

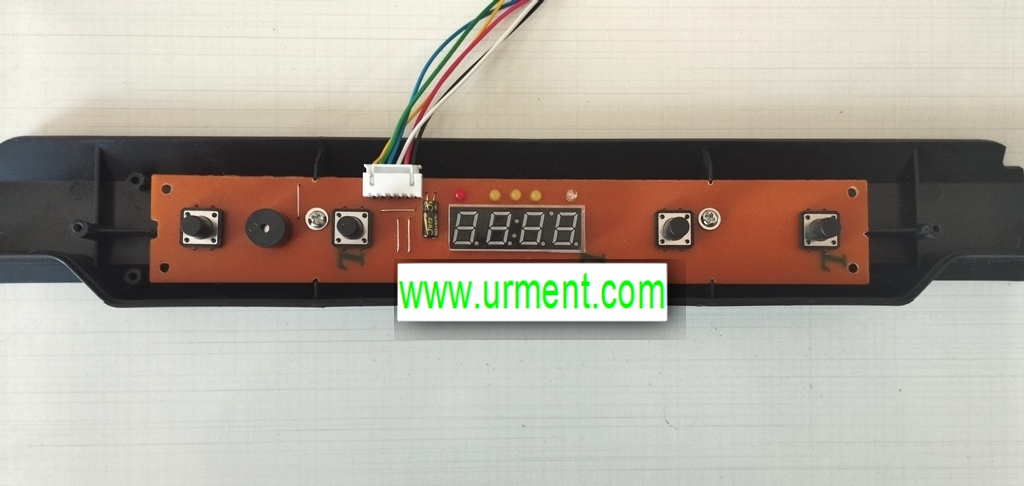

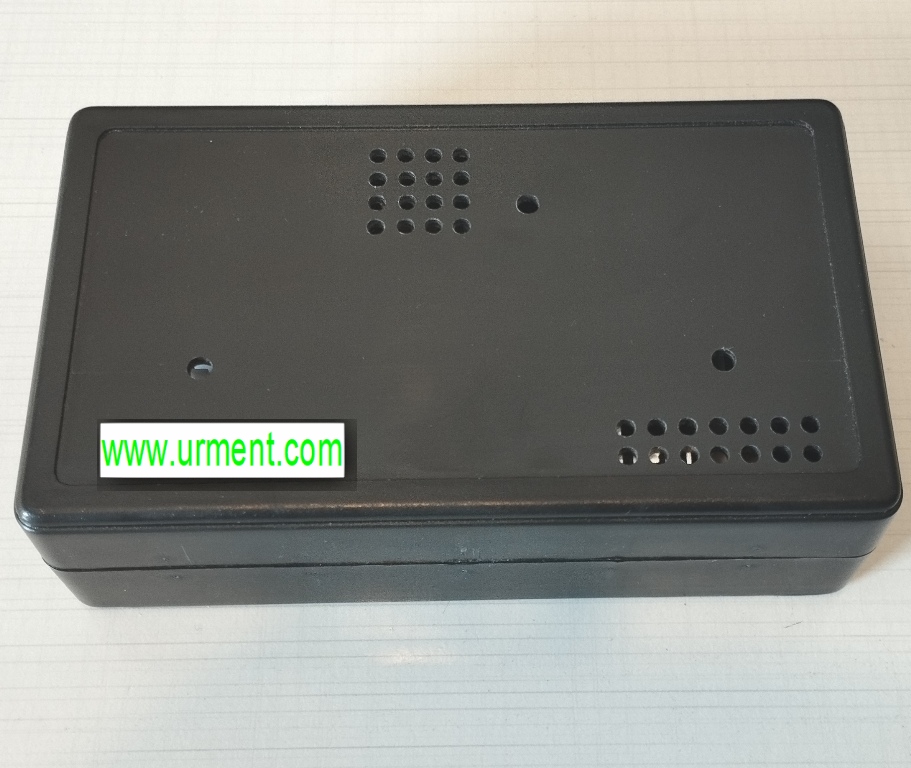

چند تصویر از نمونه پروتوتایپ برد دستگاه میوه خشک کن خانگی را می توانید در زیر ببینید. تصاویر نمونه نهایی و تجاری را هم به زودی در سایت قرار خواهیم داد.
